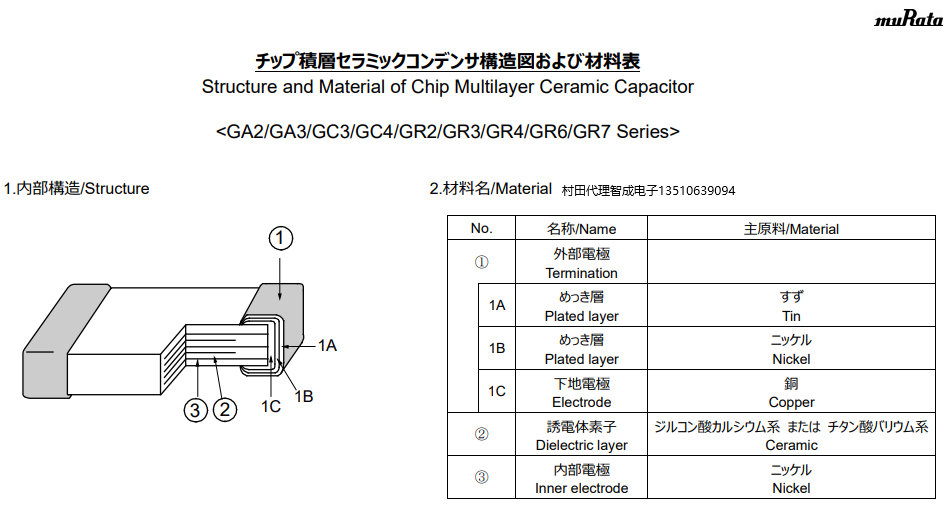

村田安规电容测试方法(Type KY/KH/KX系列)
村田安规电容(如KY/KH/KX系列)的测试方法涵盖外观、电气性能、环境可靠性等多维度,具体测试项目及标准如下:
一、基础测试项目
| 测试项 |
测试标准 |
测试方法 |
| 1. 外观与尺寸 |
无明显缺陷,尺寸符合规格范围 |
目视检查外观,使用游标卡尺测量直
径、引线间距等关键尺寸 。
|
| 2. 标识清晰度 |
标识清晰可辨,包括型号
电容值、认证标志等
|
目视检查标识
完整性及可读性 。
|
| 3. 电容值 |
符合标称容差范围
(如J级±5%、K级±10%)
|
在20°C、1kHz(SL特性为
1MHz)、AC5V条件下测量电容值 。
|
| 4. 损耗角正切(D.F.) |
B/E特性≤2.5%,F特性≤5.0%,
SL特性Q值≥400+20C
(C<30pF)或≥1000(C≥30pF)
|
同电容值测试条件,通过LCR仪
表测量D.F.或Q值 。
|
二、绝缘与耐压测试
| 测试项 |
测试标准 |
测试方法 |
| 5. 绝缘电阻(I.R.) |
≥10000MΩ |
施加DC500V电压,
60秒后测量绝缘电阻 。
|
| 6. 介电强度(引线间) |
KY(F=5mm):
AC2000V/60秒;KY(F=7.5mm)、
KH:AC2600V/60秒;
KX:AC4000V/60秒
|
引线间施加规定AC电压,
无击穿或闪络 。
|
| 7. 本体绝缘强度 |
KY/KH:AC2600V/60秒;
KX:AC4000V/60秒
|
引线短接后,与包裹本体的金属箔/
金属球之间施加规定电压 。
|
三、环境与可靠性测试
| 测试项 |
测试条件 |
合格标准 |
| 8. 温度特性 |
-25°C~+85°C
(SL特性为+20°C~+85°C)
|
电容变化率:B级±10%,
E级+20%/-55%,
F级+30%/-80%,
SL特性+350~-1000ppm/°C 。
|
| 9. 耐湿性(稳态) |
40°C、90~95%RH,500小时 |
电容变化≤±15%(E/F级),
绝缘电阻≥3000MΩ,介电强度合格 。
|
| 10. 耐久性(寿命) |
125°C,施加1.5倍额定电压,
1000小时
|
电容变化≤±20%,
绝缘电阻≥3000MΩ,介电强度合格 。
|
| 11. 振动可靠性 |
10~55Hz,1.5mm振幅,
3方向各2小时
|
无机械损伤,
电容值及D.F./Q值符合标准 。
|
四、焊接与机械性能测试
| 测试项 |
测试条件 |
合格标准 |
| 12. 引线可焊性 |
245°C(无铅焊料)或
235°C(共晶焊料),浸锡2±0.5秒
|
引线表面焊锡
覆盖率≥3/4圆周 。
|
| 13. 耐焊接热(非预热) |
350°C焊锡,浸锡3.5±0.5秒 |
外观无损伤,电容变化≤±10%,
绝缘电阻≥1000MΩ 。
|
| 14. 引线强度 |
引线径向施加10N拉力10秒,
或90°弯曲5次(5N负载)
|
引线无断裂、松动,本体无开裂 。 |
五、安全测试
| 测试项 |
测试条件 |
合格标准 |
| 15. 阻燃性 |
UL94V-0标准,
垂直燃烧测试
|
火焰在30秒内熄灭,
滴落物不引燃下方棉纸 。
|
| 16. 脉冲电压冲击 |
5kV(KX为8kV),
1.2/50μs脉冲,3次
|
无击穿或绝缘失效,
冲击后寿命测试合格 。
|
关键注意事项
- 测试环境:温度特性测试需按步骤控制温度(如-25°C→20°C→85°C→20°C),确保热平衡时间 。
- 电压施加:介电强度测试时需限制充放电电流≤50mA,避免损坏元件 。
- 认证相关性:测试方法需符合IEC60384-14、UL1414等安规标准,具体参数以产品认证报告为准 。
通过以上测试可验证安规电容的绝缘可靠性、环境适应性及安全合规性,确保满足X1/Y1/Y2类应用要求。
